Ausdehnung
Die Ausdehnung hängt von der Oberflächentemperatur, d.h. von der Oberflächenbehandlung und -Farbe ab.
Die maximale Temperaturerhöhung beträgt für:
- Farblos anodisierte/eloxierte Oberfläche: in der Regel ca. 30°C.
- ‘Nicht weisse’ Thermolackierung: bis zu 70°C.
Die Ausdehnung von Aluminiumprodukten im Fassadenbereich beträgt erfahrungsgemäss ca. +/-1.2 mm/Meter bei einer Temperaturdifferenz von 100°C. Diese Regel ist auch für Gebäudehüllen anwendbar, die mit Profil Design System realisiert werden.
In der Praxis ist folgende Regel zu beachten:
- Montage bei einer Temperatur von 20°C
- Ausdehnung bei einer Temperatur von −10°C für Profillänge 3m. : −2 bis −3mm.
Profillänge 6m. : −5 bis −6 mm. - Ausdehnung bei einer Temperatur von +70°C für Profillänge 3 m: +2 bis +3 mm
Profillänge 6 m: +5 bis +6 mm
Für alle 3 Meter befestigte Profile ist eine Ausdehnungsfuge von 2 bis 3 mm, für alle 6 Meter befestigte Profile, eine solche von 5 bis 6 mm einzuplanen.
Empfehlung für die Montage von Grossformaten:

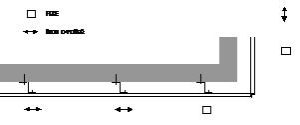

- Fixpunkt an den Verbindungen mit der Gebäudestruktur / den Gebäudewinkeln; Langlöcher für die anderen Befestigungspunkte:
- Fixpunkt in der Mitte des Profils; Langlöcher für die anderen Befestigungspunkte:
